Λεπτομέρειες:
|
| Ονομασία: | Εναλλακτική διάταξη Κ κλιμακωτής σταθμού | Ταχύτητα: | 0.5M/S |
|---|---|---|---|
| Υψόμετρο: | H≤6000mm | γωνία: | 35° |
| Σχήμα: | Εναλλακτική διάταξη Κ κλιμακωτής σταθμού | Εγγύηση: | 12 μήνες μετά από να στείλει |
| Υλικό: | Ατσάλι από ανοξείδωτο 304 | Σύστημα ελέγχου: | Σύστημα ελέγχου ανελκυστήρων VVVF |
| Προϊόν: | Εναλλακτική διάταξη Κ κλιμακωτής σταθμού | ||
| Υψηλό φως: | ανελκυστήρας υψηλής ταχύτητας,χτίζοντας ανελκυστήρες ανελκυστήρων |
||

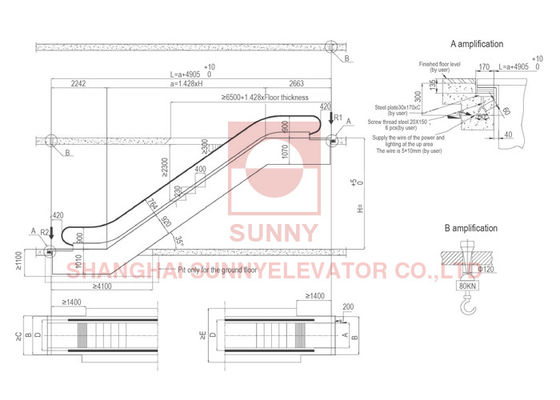

SN-XDM35° Σχέδιο κατασκευής κυλιόμενης σκάλας (εντός)
Εσωτερική / εξωτερική 35 ° / 30 ° Μία διάταξη Κ κλιμακωτή κλίμακα 0,5m/S
Δύναμη αντίδρασης
| πλάτος βήματος | 600 | 800 | 1000 | Παρατηρήσεις |
| R1 ((KN) | 3.5xL+15.5 | 4xL+17 | 4.5xL+18.5 | Η μονάδα Το L είναι το M. |
| R2 ((KN) | 3.5xL+10 | 4xL+11 | 4.5xL+11.5 |
Πίνακας κανόνων επέκτασης εσωτερικών κυλιόμενων κλιμάκων
| Δύναμη | |||||
| πλάτος βήματος | < 15KW | 15KW | 2x11KW | 2x15KW | |
| Χωρίς VVVF | 600 | 417 | 417 | / | / |
| 800 | 0 | 0 | 500 | / | |
| 1000 | 0 | 0 | 500 | 800 | |
| VVVF | 600 | 417 | 417 | / | / |
| 800 | 0 | 200 | 500 | / | |
| 1000 | 0 | 0 | 500 | 800 | |
Μετρητής ισχύος ((Δύση βήματος 1000mm ταχύτητα 0,5m/s)
| 5.5KW | 8KW | 11KW |
| 1.5m≤H≤3,5m | 3.5m| 5.0m | |
Τυποποιημένη προδιαγραφή και διάσταση
| Σχήμα | XDM-600K | XDM-800K | XDM-1000K | |
| πλάτος βήματος | Α | 600 | 800 | 1000 |
| Διακοσμητικό πλάτος | Β | 1140 | 1340 | 1540 |
| Ανοιχτή κατασκευή πλάτος | Γ | 1200 | 1400 | 1600 |
| Διαστήματα μεταξύ των χειρολαβών | D | 838 | 1038 | 1238 |
| Ανοιχτή κατασκευή πλάτος | Ε | 1778 | 1978 | 2178 |
Προδιαγραφή ((Τύπος δωματίου μίας σειράς 1500)
| Σχήμα | Σημείωση: | |
| Σημείωση: | ||
| Σημείωση: | ||
| Ταχύτητα | 0.5m/s | |
| Υψόμετρο | H≤6000mm | |
| Γωνία | 35° | |
| Δύναμη υποστήριξηςR1 | ΣΧ | |
| Δύναμη υποστήριξηςR2 | ΣΧ | |
| Βάρος | ΣΧ | |
| Δύναμη προμήθεια | Δύναμη | Τριφογενής εναλλασσόμενος 380V 50Hz |
| Φωτισμός | Μία φάση AC 220V 50Hz | |
Γενικές ερωτήσεις
1Είναι ανθεκτικά τα σχοινιά του ανελκυστήρα;
Το σύρμα ανελκυστήρα έχει ειδικές διατάξεις και απαιτήσεις. η διαμόρφωση δεν είναι μόνο για το σύρμα και το ονομαστικό φορτίο, αλλά και το μέγεθος της έλξης, ως αποτέλεσμα,η αντοχή σε έλξη του σύρματος είναι μεγαλύτερη από το βάρος του ανελκυστήραΟ συντελεστής ασφαλείας είναι εξοπλισμένος με περισσότερα από τέσσερα σύρματα, ώστε να μην σπάσει ταυτόχρονα.
2Είναι επικίνδυνο να διακοπεί ξαφνικά το ρεύμα κατά τη διάρκεια λειτουργίας του ανελκυστήρα;
Εάν συμβεί αυτό, το ασανσέρ θα σταματήσει αυτόματα λόγω της ηλεκτρικής και μηχανικής συσκευής ασφαλείας.τα τμήματα παροχής ενέργειας όπως η προγραμματισμένη διακοπή, προειδοποίηση λειτουργούν επίσης.
3Θα πληγωθούμε όταν κλείσει ξαφνικά;
Κατά τη διαδικασία κλεισίματος, αν οι άνθρωποι αγγίξουν την πόρτα του διαδρόμου, η πόρτα του ανελκυστήρα θα επανεκκινήσει αυτόματα χωρίς κανένα κίνδυνο.Αυτή η κίνηση διακόπτη κάνει το ασανσέρ αδύνατον να κλείσει ή να ανοίξει ξανά.Επιπλέον, η δύναμη κλεισίματος είναι επίσης διαθέσιμη εδώ.
4Πώς πάει το ασανσέρ;
Οι ανελκυστήρες λειτουργούν με σχοινί σύρματος αντιβαρύνου μέσω της κίνησης έλξης (τρακτέρ), κάνοντας ανέσεις και πτώσεις στην γραμμή καθοδήγησης.
5Είναι περίπλοκη η εγκατάσταση της κυλιόμενης σκάλας;
Πιστεύουμε ότι οι λειτουργίες μιας κυλιόμενης σκάλας δεν είναι απαραίτητα ανάλογες με την πολυπλοκότητα της λειτουργίας.ώστε ο εξοπλισμός να είναι πιο ακριβής και πιο αποτελεσματικός και να επιτρέπει ευκολότερη και πιο βολική θέση σε λειτουργία.
6Έχεις κάποια πιστοποίηση;
Ναι, έχουμε τα πιστοποιητικά ISO9001 / CCC / CE για εσάς.
